PENGERTIAN, FUNGSI, DAN JENIS-JENIS MOTHERBOARD




    A.  Pengertian Motherboard

     Papan utama, atau papan sirkuit yang berfungsi untuk menghubungkan setiap komponen pada computer. Motherboard yaitu papan PCB yang mempunyai jalur – jalur sistematis  yang menghubungkan satu komponen lainnya. Motherboard bisa disebut juga Mainboard.

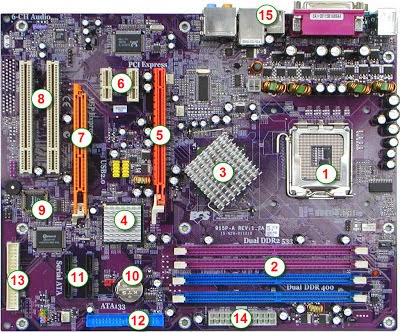

   B.   Fungsi dari masing – masing Komponen :




    1.    Soket Processor
Pemasangan akan disesuaikan dengan jenis soket, setiap soket akan berbeda dan tergantung jenis processor yang akan di pasang.
    2.    Slot memori
Berguna untuk memasang memori RAM pada PC  anda.
    3.    Northbridge
Komponen utama yang mengatur lalu lintas data antara processor dengan system memory dan saluran utama motherboard.
    4.    Southbridge
Komponen yang berfungsi membantu northbridge
    5.    Slot PCI Express x16
Slot khusus untuk kartu grafis VGA anda.
    6.    Slot PCI Express x1
Digunakan untuk memasang slot kartu selain kartu grafis VGA anda.
    7.    Slot AGP
Slot VGA tipe lama yang sudah jarang berfungsi
    8.    Slot PCI
Slot umum namun dengan kecepatan dibawah slot AGP dan PCI Express.
    9.    BIOS (Basic Input-Output System).
Berfungsi dan digunakan untuk menyimpan konfigurasi sebuah motherboard.
   10. Batrei CMOS
Batrei yang mensupport/member daya pada BIOS ke system.
   11. Port SATA
Berfungsi menghubungkan harddisk dengan computer.
   12. Port IDE
Berfungsi sebagai media penyimpanan sebelum generasi SATA.
   13. Port Flopy Disk
Berfungsi sebagai port untuk memasukkan flashdisk dan hal sejenisnya.
   14.  Port Power
Merupakan sumber daya computer.
   15. Back Panel
Port yang terletak pada bagian belakang PC


    16. Port PS/2 Mouse, untuk menghubungkan mouse dengan komputer.

    17. Port PS/2 Keyboard, untuk memasang keyboard.

    18. Port Paralel, untuk memasang periferal kecepatan rendah dengan lebar data delapan bit. Biasanya digunakan untuk memasang printer sebelum generasi USB.

    19. Port Serial, digunakan untuk memasang periferal kecepatan rendah dengan mode transfer data serial. Namun saat ini jarang digunakan.

    20. Port SPDIF, digunakan untuk menghubungkan komputer dengan periferal audio seperti home theatre.

    21. Port Firewire, untuk menghubungkan peralatan eksternal kecepatan tinggi seperti video capture atau streaming video.

    22.  Port RJ45, digunakan untuk menghubungkan komputer dengan jaringan    LAN.

    23. Port USB, digunakan untuk antarmuka dengan periferal atau peralatan eksternal generasi baru yang menggantikan port paralel dan Serial.

    24. Port Audio, digunakan untuk menghubungkan komputer dengan sistem audio seperti speaker, mikrofon, line-in dan line-out.



JENIS-JENIS MOTHERBOARD

  1.  Jenis motherboard AT baby / AT

Format yang digunakan dalam 386 serta 486 komputer pertama. Kemudian format tersebut diganti oleh format ATX, dimana format ini membentuk sirkulasi udara yang lebih baik dari sebelumnya sehingga lebih mudah untuk mengakses komponen-komponen computer.




  2. Jenis motherboard ATX

Format ATX adalah upgrade ke Baby-AT. Hal itu dimaksudkan untuk meningkatkan kemudahan penggunaan. Perangkat koneksi pada motherboard ATX ini dirancang untuk menancapkan peripheral semudah mungkin 9 misalnya, IDE konektor yang terletak disamping disk.) Apa lagi, komponen motherboard yang di susun secara pararel, sehingga untuk meningkatkan pembuangan panas.



2.1            Standard ATX : Format ATX standar tradisional 305x244 mm. ini mencakup AGP konektor dan 6 PCI konektor.
2.2           Mikro ATX       : Formatnya yang lebih kecil (244x244 mm) menjadi salah satu keunggulan utamanya, dengan biaya yang relative murah.
2.3           Flex ATX           : Flex ATX merupakan perkembangan dari micro ATX yang menawarkan fleksibilitas produsen besar ketika merancang computer mereka. Ini mencakup AGP dan 2 konektor PCI konektor.
2.4           Mini ATX          : mini ATX adalah alternative yang kompak untuk format micro ATX (284x208 mm), dan termasuk AGP dan 4 konektor PCI konektor, bukan3 yang dating dengan Micro ATX. Hal ini terutama ditujukan untuk mini-PC

3. Jenis motherboard BTX.


            Format BTX (Balanced Technology Extended), didukung oleh intel, adalah format yang dirancang untuk memperbaiki pengaturan komponen, sehingga untuk mengoptimalkan sirkulasi udara, akustik, dan pengendalian panas, berbagai Konektor (slot memori, slot ekspansi) diselaraskan secara parallel, kea rah dimana udara mengalir. Kabel listrik BTX adalah sama dengan pasokan listrik ATX.

3.1 BTX standar  : dengan dimensi standar 325 x 267 mm.
3.2 Mikro BTX   : dengan dimensi kecil 264 x 267 mm.
3.3 Pico BTX      : dengan dimensi jauh lebih kecil 203 x 267 mm

4. Jenis motherboard ITX


          Format ITX (Informasi Teknologi Extended), didukung oleh Via, adalah format yang sangat kompak yang dirancang untuk konfigurasi miniature seperti mini - PC.





4.1 mini - ITX  : dengan dimensi kecil 170 x 170 mm dan PCI Slot.
4.2 nano - ITX  : dengan dimensi yang sangat kecil 120 x 120 mm dan slot Mini PCI.
             Demikian penjelasan dari blog saya tentang  pengertian motherboard beserta fungsi dan jenis-jenisnya  semoga postingan saya bermanfaat bagi anda yang membaca di blog ini dan jangan lupa beri komentar tentang blog ini, sekian terima kasih...
